T20天正日照分析软件V8.0

天正日照T20-Sun以AutoCAD2007—2023为平台开发与运行，于2003年5月通过建设部科技成果的评估，专家们一致认可天正日照软件“建议积极推广使用”。2005年度天正日照分析软件获得“2005年度华夏建设科学技术奖”，同时被建设部科技发展促进中心评定为“2005年全国建设行业科技成果推广项目”。2007年度天正日照分析软件通过国家建筑工程质量监督检验中心的实测检验，并结合2014年8月1日实施的《建筑日照计算参数标准》（GB/T 50947-2014）的相关规定，在全面契合规范要求的前提下，重点针对软件的适用性、易用性和稳定性，做出了大量改进。

T20-Sun软件概述 T20-Sun为规划主管部门、建筑规划及房地产开发等部门提供了科学实用的日照定量、定性分析工具。开发过程研究了国家和地方相关的日照计算规则，分析方法满足全国各地不同日照分析计算标准的要求。通过日照分析标准设置功能全面解决不同建筑气候区域内日照分析问题，并针对各地不同要求提供满足规划主管部门审批的分析结果。

软件特色功能

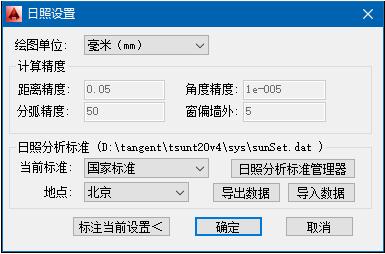

日照设置

日照 包含窗台面中点分析、窗台面两端点分析、窗台面多点分析三种窗户采样的分析方法，并且支持最新的日照基准年。

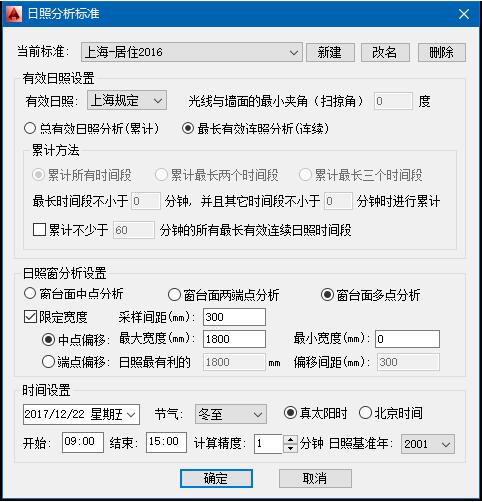

引入日照分析标准的概念，全面考虑各种常用日照分析计算参数，以满足全国各地日照分析标准各不相同的情况。将所保存的标准设为当前标准，便可以方便地进行满足各个地方要求的日照分析。提供自动导入、导出日照标准功能，实现分析参数的快速共享。 包含窗台面中点分析、窗台面两端点分析、窗台面多点分析三种窗户采样的分析方法，并且支持最新的日照基准年。

地理位置 T20-Sun中提供全国各城市的经纬度数据作为参考，并且可以进行城市的添加编辑和修改，以符合当地日照计算要求。

颜色表 T20-Sun中各种日照分析命令的输出结果（包括数字、曲线）的颜色可以通过颜色表定制，按照用户的要求自动输出，定制一次便可一劳永逸。

单位转换 T20-Sun支持米和毫米两种绘图单位，可以用单位转换命令在米和毫米单位之间进行相互转换，并提供有独立的米单位模板。

日照建模 丰富强大的日照建模功能，可满足任意建筑模型的创建。同类软件或AutoCAD建立的模型转换后可直接进行日照分析计算；也可以导入建筑施工图生成日照分析模型。 提供映射插窗、顺序插窗、两点插窗、快速插窗等丰富多样的窗户模型建立方法，可以一次性建立不同层高的多层窗户模型。适用于在不同条件情况下高效、智能的建立日照分析窗对象。 针对窗户的平面编号和立面楼层编号修改，分别提供改窗号、改层号、重排窗号和重排层号命令。 窗属轮廓命令，用于转角凸窗类窗户转角突出部分的建筑轮廓定义。 提供了窗分户号命令，可对窗户进行分户号的操作，为生成带分户号的分析表格提供帮助。 提供日照专用的任意屋顶、人字屋顶、攒尖屋顶、矩形屋顶、梯形屋顶功能，各种样式屋顶直接支持日照分析计算。并且提供加老虎窗命令，可在三维屋顶生成多种老虎窗形式。 提供专用的建阳台功能，可以按指定方式一次性建立不同层高的多层阳台。并且解决阳台与自身建筑的遮挡问题(可在高级选项中设定)。 导入建筑 T20-Sun支持将天正建筑软件绘制的施工图直接导入生成日照模型，也提供Revit软件接口，可以将Revit模型转换成天正日照软件可识别的模型对象，用于分析计算。 创建坡地 提供由等高线创建坡地功能，同时提供坡地对象编辑功能，解决了山地城市日照分析坡地建模难题。 提供设为坡地和设为建筑命令，可将线转面生成的多面网格和体量建模生成的3DSOLID直接设为坡地或屋顶模型。

日照分析 客体范围 用于设置客体范围的计算规则并根据用户选择的主体建筑物，生成相应的客体范围。用户可以到“客体范围标准管理器”中设置客体范围计算规则，并可以导入导出标准参数。 主体范围 根据被阴影遮挡客体建筑物的位置，求出在指定日照时间段和特定计算规则下可能对其产生遮挡的主体建筑的范围。用户可以到“主体范围标准管理器”中设置主体范围计算规则，并可以导入导出标准参数。 光线圆锥 是对位置点进行日照分析，根据其遮挡建筑生成日照圆锥面表示实际的阳光通道。光线圆锥线通过对象查询命令查询光线时刻，以及该时刻对应的太阳高度角和方位角。 阴影轮廓 绘制主体建筑物在各个时刻的阴影轮廓线。 多点分析 用于分析一个或多个平面区域内的日照时数，按给定的网格间距进行分析及标注。分析的平面区域可以是矩形区域、任意绘制多边形区域和已有闭合区域。多点分析可在对话框设置是否输出详细日照时间，并可 以定义多个计算高度，统一进行日照计算。多点分析的详细分析参数，可以使用对象查询命令查询。 等照时线 天正日照提供两种算法用于绘制复杂的平面及立面等照时线。立面等照时线提供“点选外墙线”或“选择平板建筑”两种方式进行分析对象的选择，并提供恶化分析功能。当采用 “选择平板建筑”方式时，软件根据设置角度对建筑进行墙面筛选后，计算其各朝向外墙面的立面日照情况。等照时线详细分析参数，可以采用对象查询命令对等时线结果进行查询。 线上日照 对建筑轮廓线上的采样点进行日照分析，在轮廓线上生成各采样点的日照时间。可以采用“恶化分析”方式进行建筑群建设前后日照时数的变化程度分析，并可以定义不同的计算高度，统一进行日照分析。 日影棒图 日影棒图是采用不同高度的虚拟直竿产生阴影原理，按指定测算时刻获得一系列的放射线，表示落影的长度和方向。反日影棒图提供三维着色功能，选择遮挡物时，光线可以在遮挡处断开，因此可以通过状态栏查询光线与建筑物的相交位置。 坡地日照 用于分析山地城市坡地日照及建筑物表面的日照，生成坡地模型上的日照分析结果及建筑物表面日照分布情况的伪彩色图。 窗日照线 绘制出指定窗在有效日照时段的光线通道。在当前日照标准为累计日照时，可以显示所有有效日照时间段，每个时间段颜色有区别。直观显示某一窗户各时段日照遮挡情况，精确判断遮挡建筑的位置。 单窗分析 对单个日照窗进行详细的日照时间计算,并运用叠加分析方法对日照窗的遮挡主体进行高级遮挡时间分析，结果绘成表格。 窗日照表 据有关规定计算需要分析的日照窗的实际日照时间，生成符合规范要求的窗日照表格。 窗报批表 对居室窗户进行日照分析计算，生成供规划主管部门审批的报表。生成结果包括建设前后的日照，并通过不同颜色定义满足、不满足、恶化等不同情况。窗报批表分析与遮挡分析表联动技术，真正解决了大规模建筑群的日照分析难题，属“国内独创”。 窗点分析 根据有关规定对居室窗户进行日照分析计算，生成审查表格或者立面窗点结果图。并可以选择输出日照窗分析结果或日照窗分析点结果两种形式的立面图结果。 高级分析 日照报告 用户选择建筑群分组情况后，自动进行分析并以WORD格式环境中生成规划部门要求的标准日照分析报告书。TSun的日照报告命令，提供多种报告格式，可以满足各地日照报告自动生成的要求，而且，日照报告模板可以由用户定制，输出更加灵活。
