TLHD2009铁路涵洞CAD系统

[产品适用范围]
◆ 中国各铁道勘察设计院、各铁路局、铁路分局设计院
◆ 承担铁路小桥涵建设的施工单位
[产品开发依据]
◆《石及混凝土盖板箱涵标准图－肆桥5009》（铁四院编制的部标准图）
◆《斜交钢筋混凝土盖板涵洞－叁桥5013A、B、C、5014A、B》（铁三院编制的部标准图）
◆《高填土钢筋混凝土盖板箱涵标准图－壹桥5212》（铁一院编制的部标准图）
◆《钢筋混凝土圆形涵洞标准图－壹桥5191》（铁一院编制的部标准图）
◆《石及混凝土拱形涵洞标准图－专桥5004》（铁专院编制的部标准图）
◆《拼装式钢筋混凝土矩形涵洞－壹桥5193》（铁一院编制的部标准图）
◆《小桥涵出入口铺砌－参桥8011》（铁三院编制的部标准图）
◆《铁路工程设计技术手册－涵洞与拱桥》（中国铁道出版社）
◆《铁路桥涵设计基本规范》（铁道部发布）
◆《铁路桥涵地基与基础设计规范》（铁道部发布）等等

一、TLHD2003XP概述
铁路涵洞的设计在铁路桥涵设计中占很大的工作量，一条铁路线上分布有成百上千座涵洞，作为三木软件产品之一的《铁路涵洞CAD》，一九九五年开发完成DOS版并首先在铁二院应用，从最初的1.0、2.0、3.0的DOS版到TLHD2000　WIN98/NT/2000版及至最新的TLHD2003XP,经过8年在实际应用中的的不断完善和改进，已经充分受到客户的肯定和广泛赞誉。TLHD2003XP以其合理的设计流程、高效实用的风格在铁路涵洞设计行业中独树一帜。从产品推出至今，每一版本都较前一版本有着众多的改进与功能创新。TLHD2003XP无论在界面、功能以及易用性等方面更是有了新的飞跃。市场调查表明，TLHD2003XP是目前铁路涵洞CAD软件中最具势力的软件。
TLHD2003XP按照铁道部颁涵洞标准图、通用图进行涵洞设计，全面支持正交、斜交的盖板涵、圆管涵、拱涵、矩涵四种类型的涵洞设计。
二、  TLHD2003XP的特色
◆ 专业化：TLHD2003XP由铁路桥涵专业工程师所开发。历经8年在京广线、湘渝线、遂渝线、渝怀线、兰武二线、宝兰二线等各大铁路线设计中实际应用，经过了充分的磨练和考验，用本软件设计过成千上万座涵洞，其专业性已经勿庸置疑。

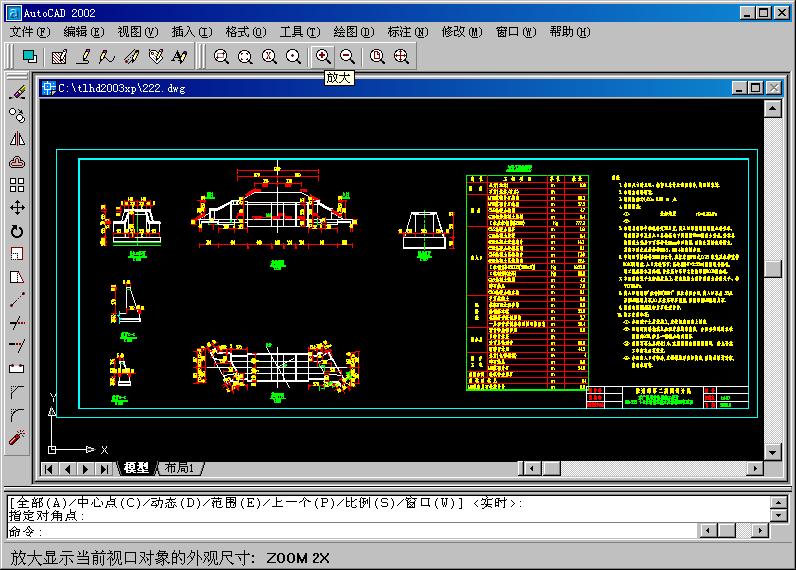

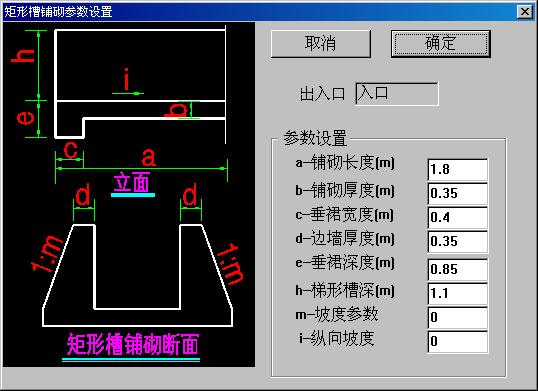

◆ 功能全：TLHD2003XP按照铁道部颁涵洞标准图、通用图进行涵洞设计，涵盖了最常用的四种类型的涵洞设计。能够生成正斜交涵洞的布置图、构造图、工程数量表、设计附注说明、计算单，并可以进行涵洞汇总处理，生成涵洞汇总表、各类涵洞的工程数量汇总表等。TLHD2003XP具有强大的洞口处理能力，一字墙、八字墙、集水井、梯形槽、矩形槽、急流槽等多种出入口铺砌形式能满足绝大多数的设计需求。
◆ 效率高：TLHD2003XP采用VC++语言编程及接口、直接生成AUTOCAD的DWG文件，运行速度极快，设计一道涵洞只需几分钟。程序界面设计简洁易懂，非常人性化，专业人员不需要培训就可掌握该软件95%功能的使用方法，结合实际工程设计可逐步达到完全掌握的水平。
◆ 更可靠：TLHD2003XP由铁道勘察设计院资深总工程师严把审查质量关，在研发测试阶段，即便是一个微不足道的小功能，测试工程师们都对其进行了不厌其烦的反复测试，以确保其正确性和可靠性。软件采纳了专业设计人员对TLHD2003XP提出的诸多中肯建议，从而保证了TLHD2003XP的前瞻性和适应能力。
◆ 服务优：TLHD2003XP的专业服务让客户倍感亲切。对用户提出的任何问题都会给出明确的答复和解释，对于软件中存在的BUG，开发部门会在最快的时间内提供解决方案或更新软件给用户。对于用户提出的额外要求软件开发人员会尽快加入升级计划中。

三、  TLHD2003XP的新功能

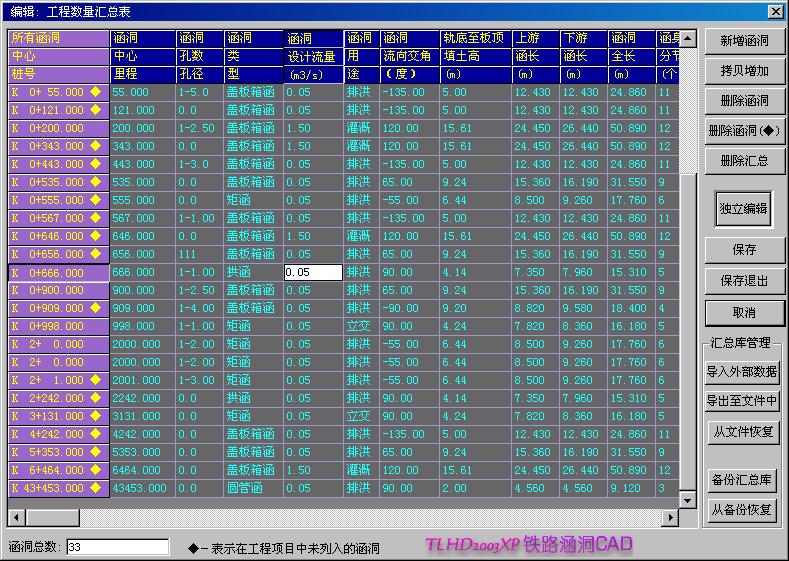

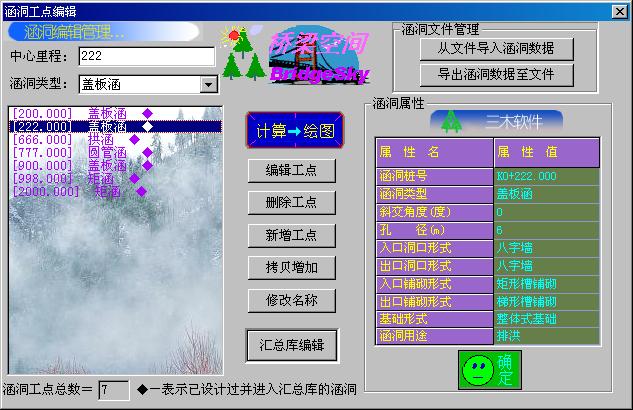

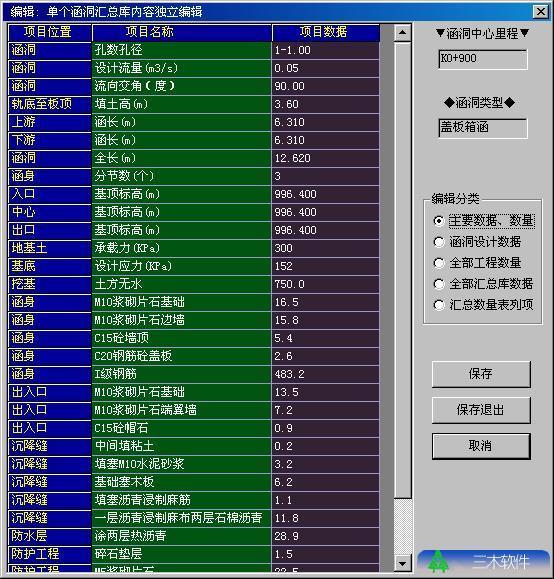

1.增加涵洞设计完成后自动进入涵洞汇总数据库的功能，各种类型涵洞的工程数量汇总库编辑功能。

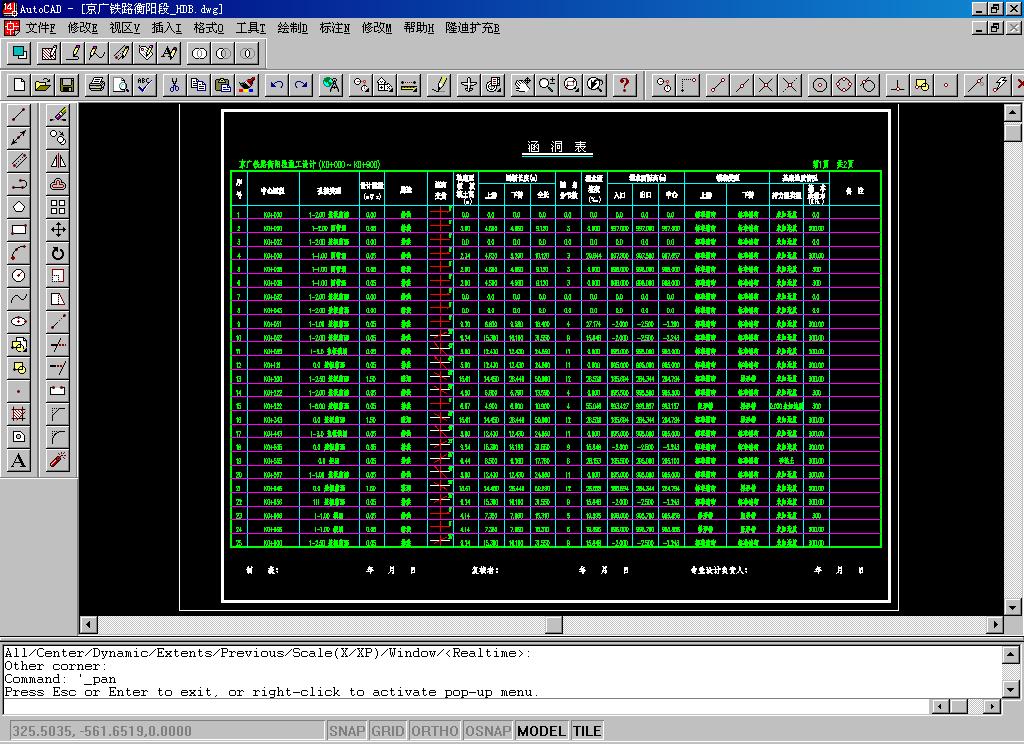

2.增加了生成全部涵洞的汇总涵洞表功能模块，也可以分类型汇总。

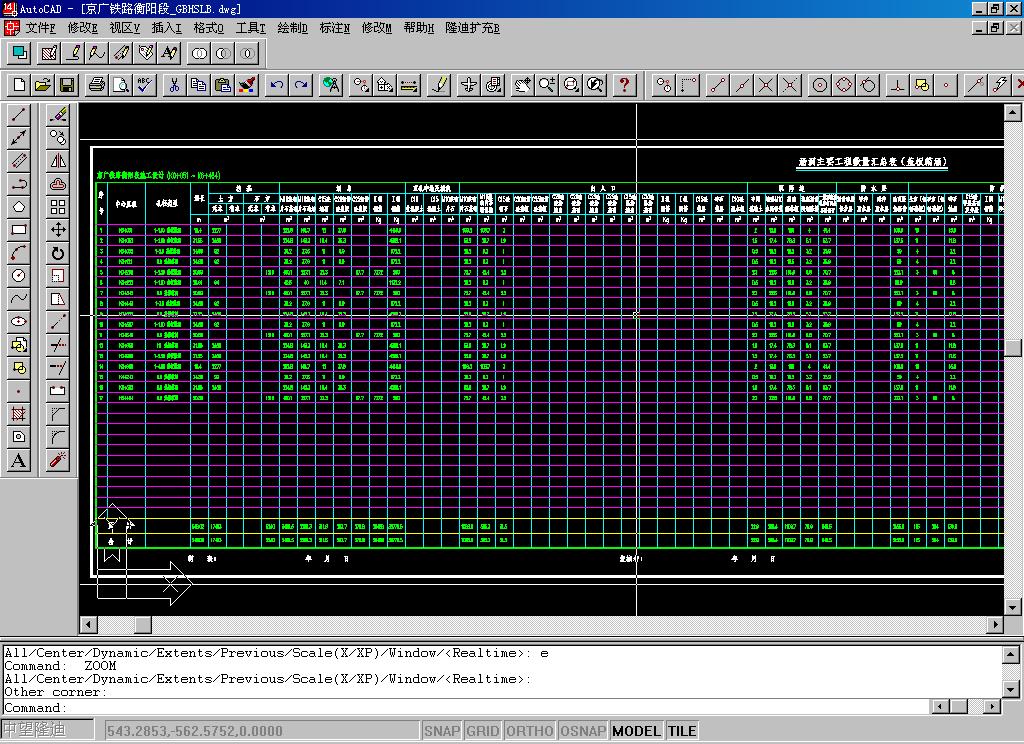

3.增加绘制各类涵洞工程数量汇总表的功能
4.增加了涵洞汇总库的数据文件导入、导出、备份、恢复等全面的管理功能，方便了多人共同完成一个项目涵洞时最后的汇总处理工作。
5.增加了铁路桥规允许应力法工字形及箱形截面偏心受压构件配筋计算、裂缝宽度、稳定强度计算模块 。
6.主要修改：

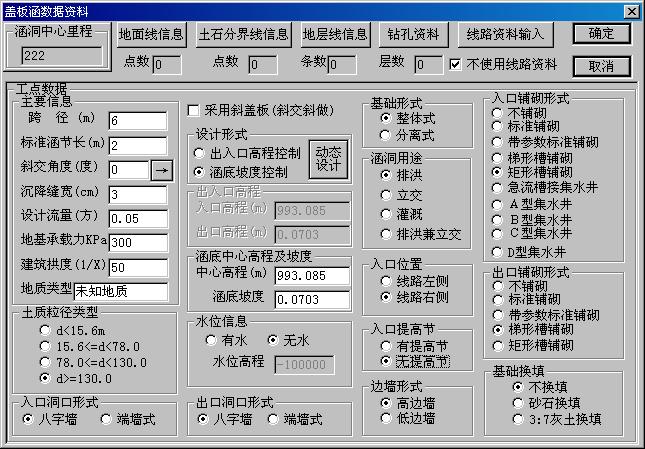

★钻孔资料的输入方式增加了按高程输入的方式，标注改为按高程标注。
★改进了斜交斜做洞口的尺寸标注精度及BUG。
★增加并改进了地面线、土石分界线及地层线平距＋高差的键盘＆回车输入方式，输入更加方便。
★工程数量材料原A3及16Mn钢筋分别改为按新规范I、II级钢筋标识。
★路基高于8米时按两侧设置检查台阶设计。
★挖基土石工程量按无水/有水列出。
★修正了一字式端墙图形绘制的有关BUG及工程数量计列的归属问题。

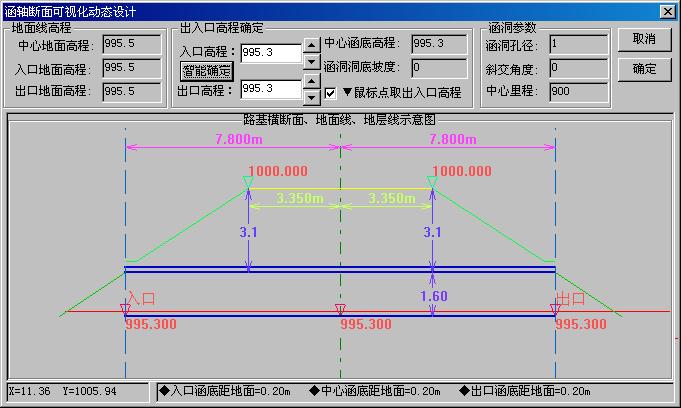

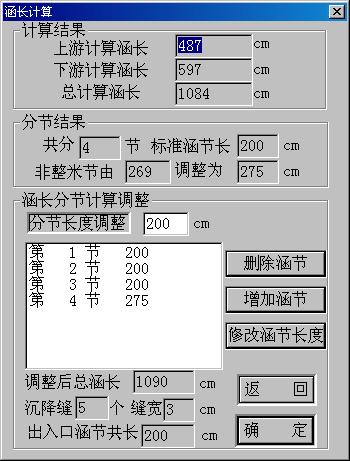

★增加了地面线、土石分界线、路基横断面、涵长尺寸图形显示功能，出入口高程鼠标点取控制，可视化动态确定，并增加了智能确定出入口高程按纽。
7.增加了计算单显示打印功能
8.新改版了用户界面，使用更加方便。
9.增加了铁路规范钢筋混凝土构件截面配筋计算功能（免费）
10.新增功能：全面支持高填土盖板涵(按照<壹桥5212>高填土钢筋混凝土盖板箱涵标准图增加了设计库，孔径1.0、1.5、2.0、2.5、3.0、4.0、5.0、6.0m,填土高8-25m)
11.新增功能：全面支持出入口不相同边坡坡度、非标准边坡的设计
12.按新铁路桥规修改了工程数量表和附注说明中的材料标号
13.修正了地层线不能超过10个点的限制，增加到100个点

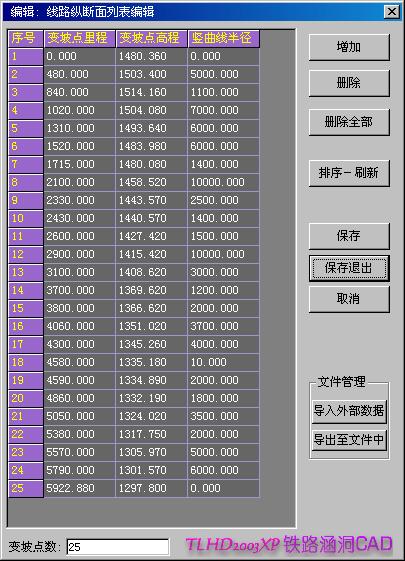

14.增加了涵洞数据、线路纵断面、平面数据的导入、导出的管理功能。
15.修正了以前版本中的BUG

四、  TLHD2003XP运行环境和系统要求
[运行平台]
操作系统平台:中文Microsoft Win95/98/ME/NT/2000/XP
[推荐配置]
586(100MHz)以上IBM PC兼容机
CD-ROM   64兆以上内存(RAM)  100兆以上空闲硬盘空间
高分辨率彩色显示卡(800×600以上)

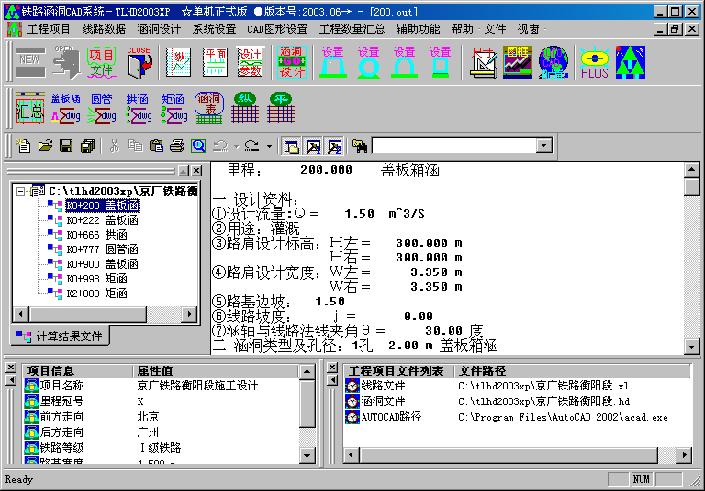

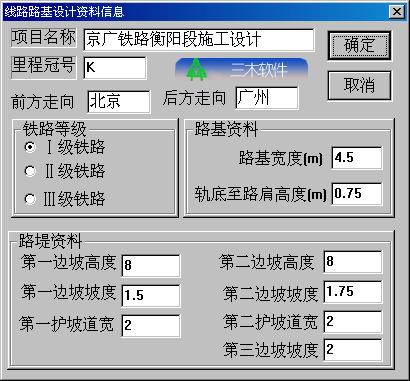

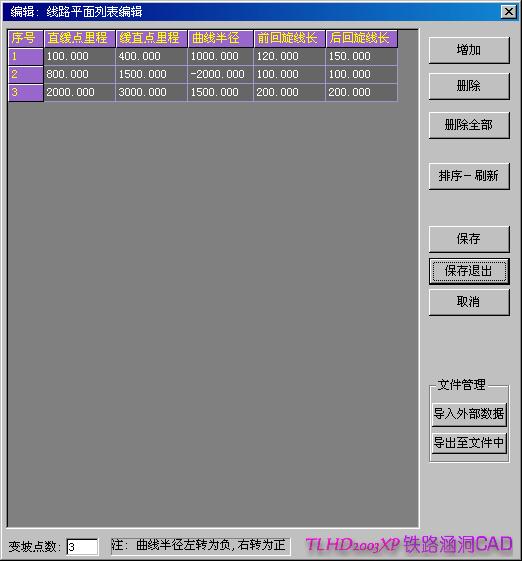

五、TLHD2003XP典型界面
